Comprobación del tope y del andén

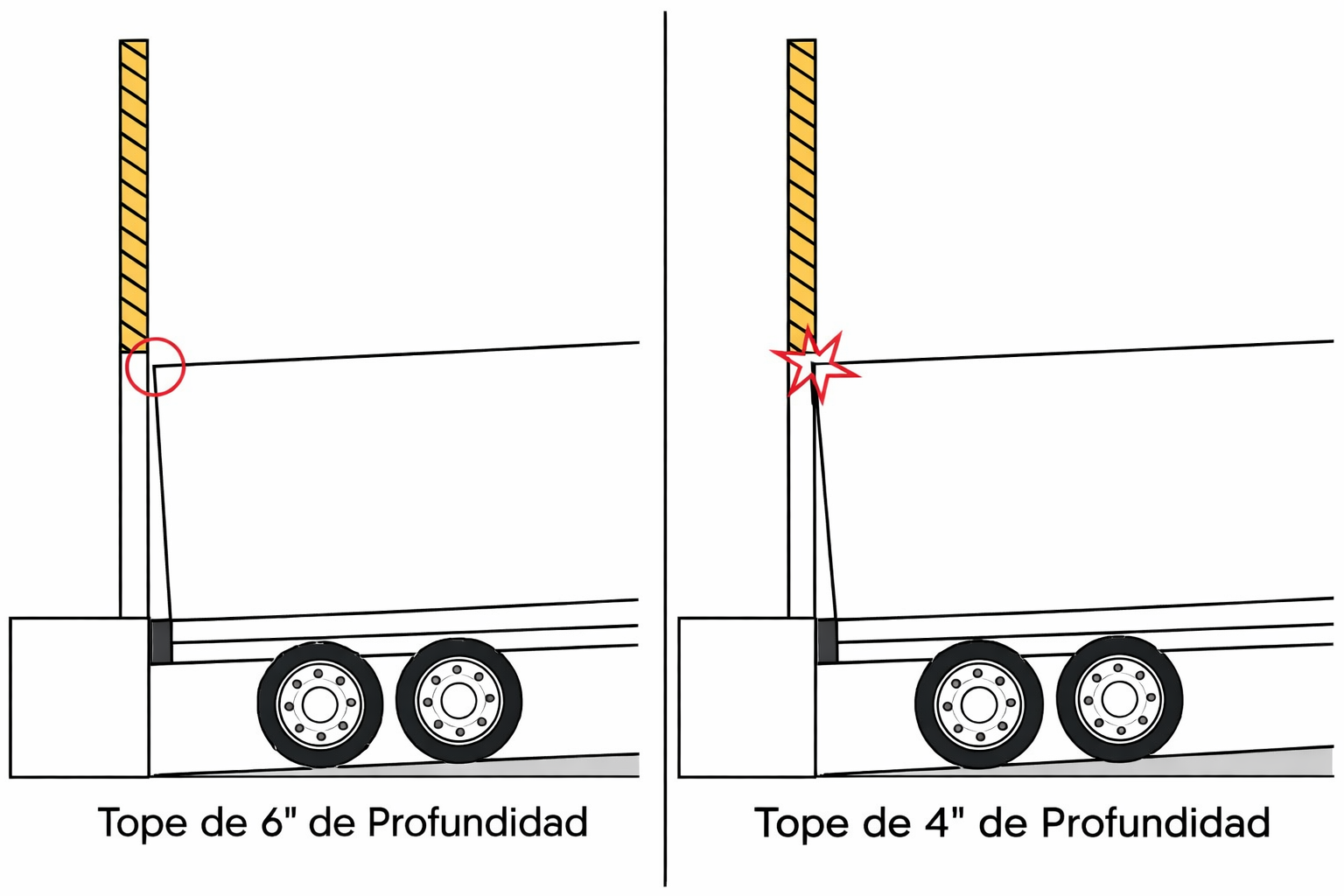

Antes de perforar, verifique que el tamaño y la proyección del tope sean adecuados para el andén, especialmente en patios de maniobra con declinación. En estos casos, la parte superior del tráiler se acerca demasiado al edificio o incluso puede golpearlo, por lo que debe mantenerse una separación mínima de 4" entre la parte superior de la caja y el marco de la puerta. Esto asegura que el impacto lo reciba el tope y no el sello, la puerta o la estructura del edificio.



Posicionamiento

La posición del tope es clave para que el impacto del tráiler se absorba correctamente.

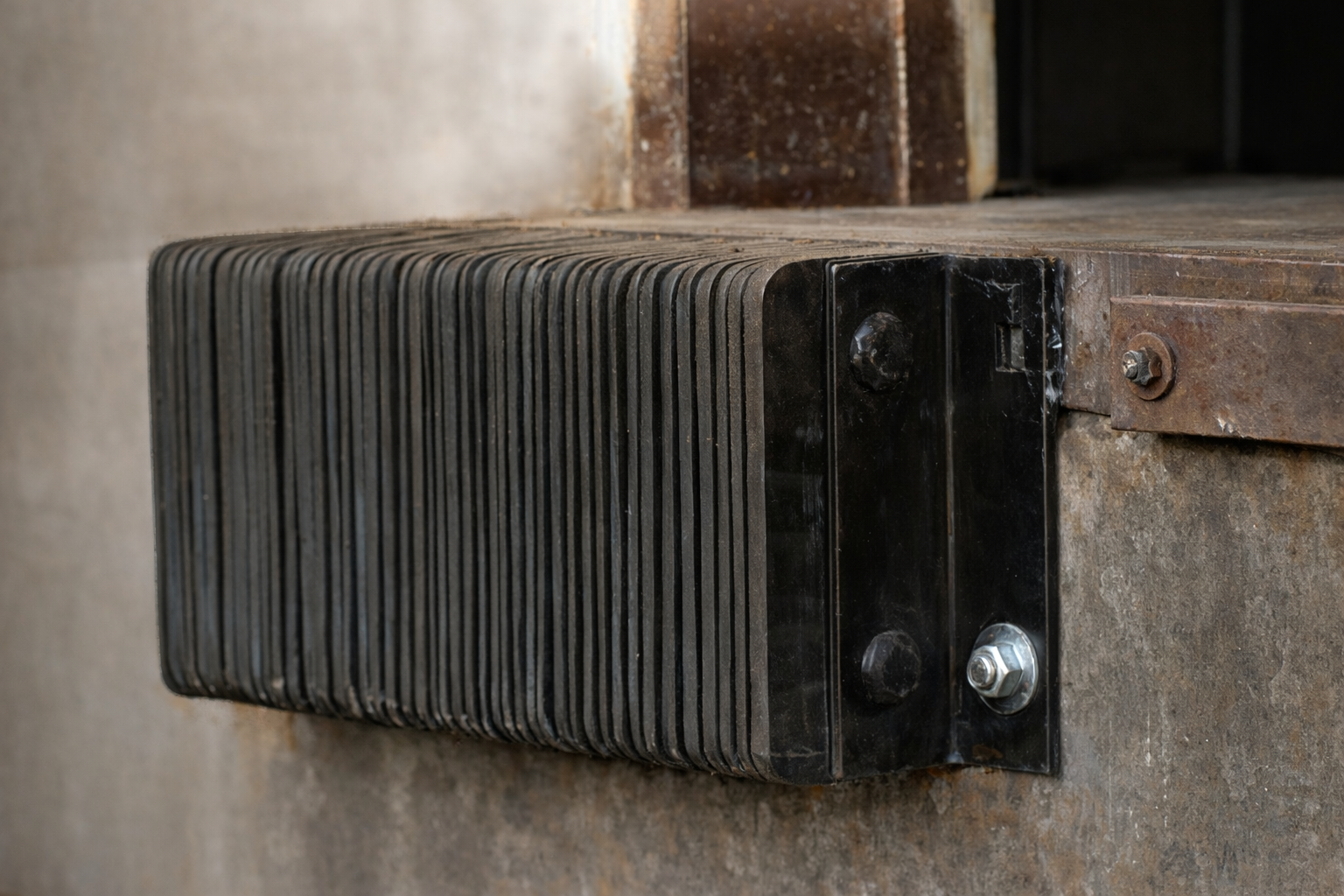

• Orientación:  El tope debe instalarse con los ángulos de acero a los lados, porque así las láminas de banda minera pueden deformarse y deslizarse lateralmente cuando el tráiler impacta, absorbiendo y disipando la energía del golpe. Si se coloca en sentido vertical, el movimiento del caucho queda bloqueado, el impacto se vuelve rígido y la fuerza se transmite directamente al concreto y a los anclajes.

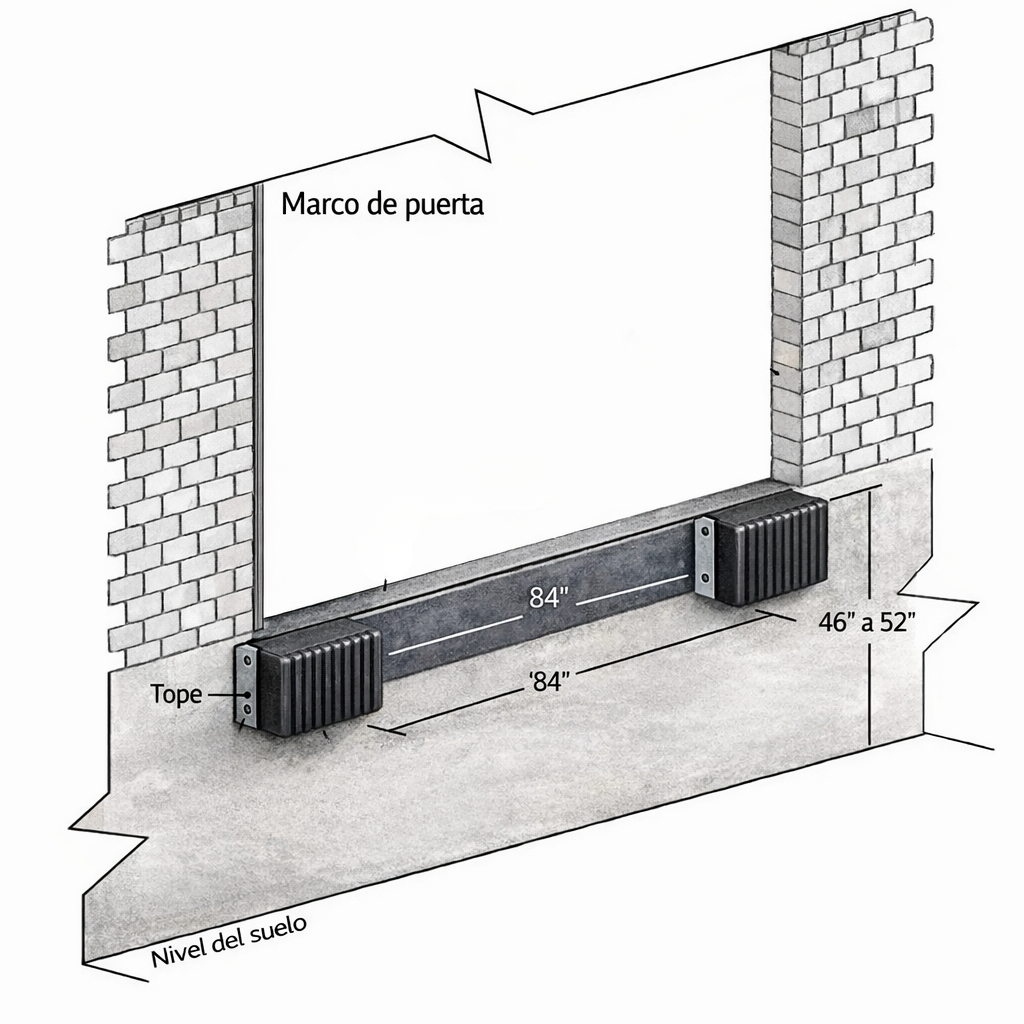

• Estándar de Altura: El centro del tope debe ubicarse entre 46” y 52” desde el nivel del suelo.

• Separación Horizontal: La medida estándar es de 84” entre centros de los topes.

Estas medidas son aplicables para la mayoría de andenes, sin embargo debe verificar si son adecuadas para su andén.



Opción A: Instalación con taquetes (concreto directo)

1. Nivelación y posicionamiento: Presenta los topes, teniendo en cuenta la sección posicionamiento de este manual. Usa la cinta métrica para asegurar que estén equidistantes y un nivel para garantizar su posición horizontal.

2. Marca y Perforación: Marca los puntos con un marcador, usando los orificios del ángulo del tope como guía y retira el tope. Perfora el concreto con una broca de 1/2" a una profundidad de 10 a 12 cm (Nunca perfores a menos de 4.5” del borde del muro para evitar fracturas en el concreto​) y finalmente limpia el polvo.

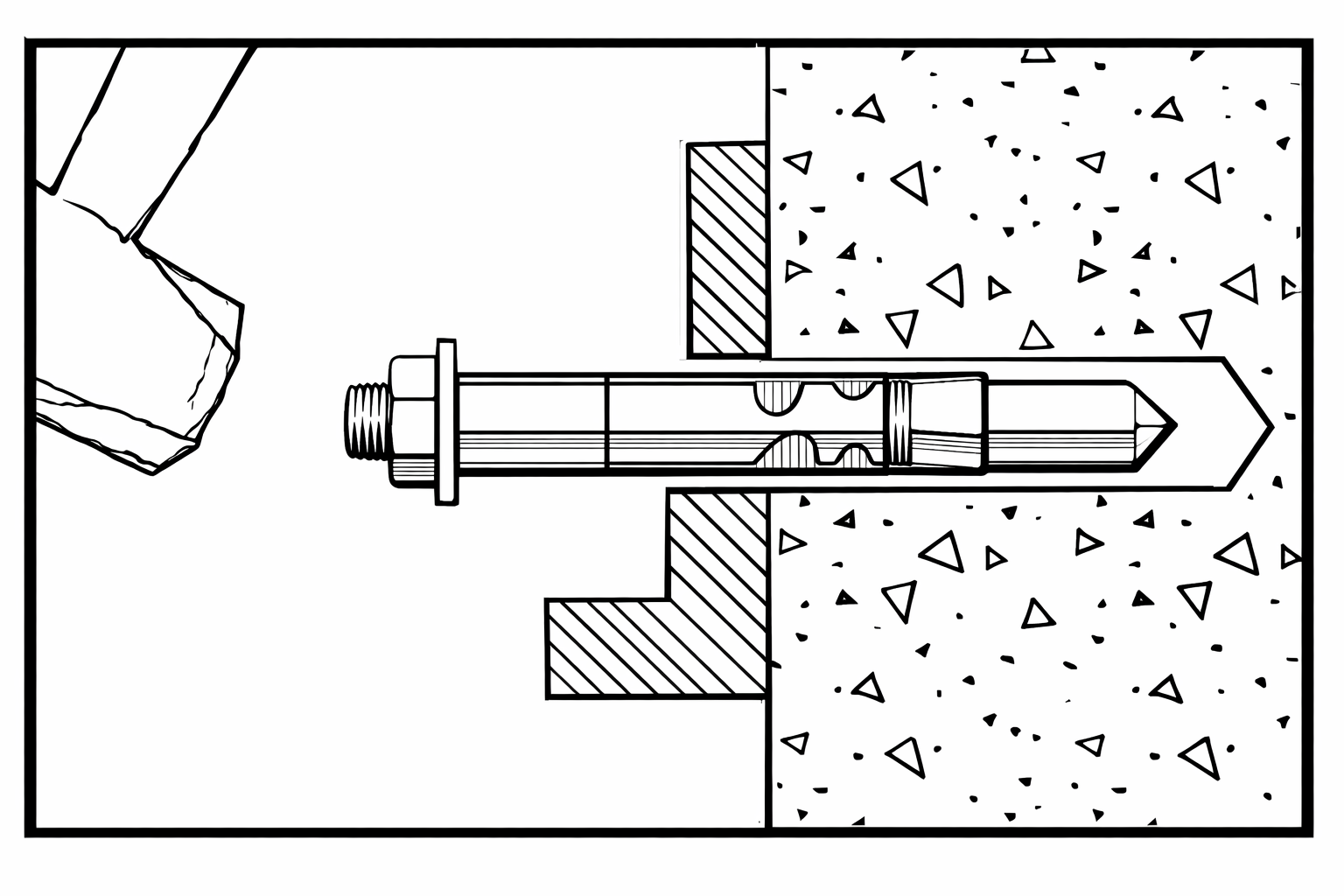

3. Fijación: Ubica nuevamente el tope e inserta, uno a uno, los taquetes expansivos tipo Z de diametro de 1/2" y largo 4" o 5" a través de los agujeros de los ángulos del tope y apriétalos con la llave de impacto, hasta que el sistema de expansión asegure el tope firmemente.

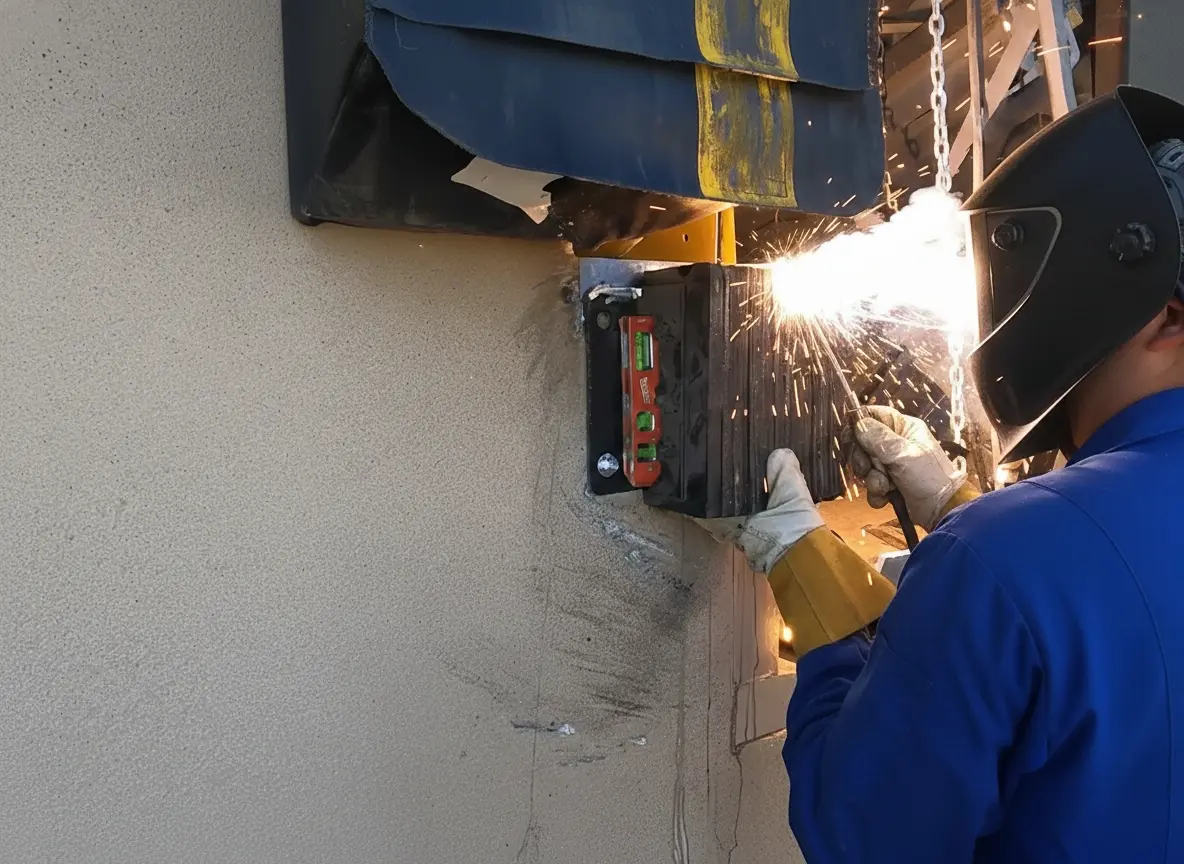

Opción B: instalación por soldadura (placa metálica)​

1. Alineación: Presenta los topes, teniendo en cuenta la sección posicionamiento de este manual. Usa la cinta métrica para asegurar que estén equidistantes y un nivel para garantizar su nivelación.

2. Refuerzo Inferior: Marca y perfora con una broca 1/2" a una profundidad de 10-12 cm, únicamente en una de las esquinas inferiores, que coincidan con uno de los agujeros del ángulo del tope, para instalar un taquete auxiliar que refuerce la fijación​.

3. Fijación: Ubica nuevamente el tope y aplica puntos de soldadura en los vertices del tope; luego aplica  un cordón continuo y parejo de soldadura para unir los ángulos a la placa metálica. Finalmente inserta el taquete expansivo tipo Z de diametro de 1/2" y largo 4" o 5" a través del agujero de la esquina inferior de uno de los ángulos del tope y apriétalo con la llave de impacto

4. Acabado: Limpia la escoria y aplica pintura anticorrosiva o galvanizado en frío en las zonas expuestas.

Verificación y mantenimiento​

• Prueba Final: Realiza una inspección visual para verificar nivelación y una prueba de impacto para confirmar que no haya movimiento ni juego​.

• Mantenimiento: Se recomienda una inspección visual cada tres meses o tras impactos severos. Si detectas deformaciones o desprendimientos, remplaza el tope de andén por uno nuevo, para que siga cumpliendo su función correctamente.
